Hướng Dẫn Đọc Hiểu Bản Vẽ Kỹ Thuật Thang Máy Kính (Cập Nhật TCVN 6396:2025)

Bản Vẽ Thang Máy Kính là tài liệu kỹ thuật mô tả thang máy quan sát bằng kính dưới dạng 2D và có thể kèm mô hình 3D (BIM hoặc mô hình phối hợp). Bộ bản vẽ thường thể hiện bố cục tổng thể, kích thước giếng thang, vị trí cửa tầng, cấu tạo khung thép, chủng loại kính và các hạng mục điện, an toàn để các bên thống nhất trước khi chế tạo và thi công.

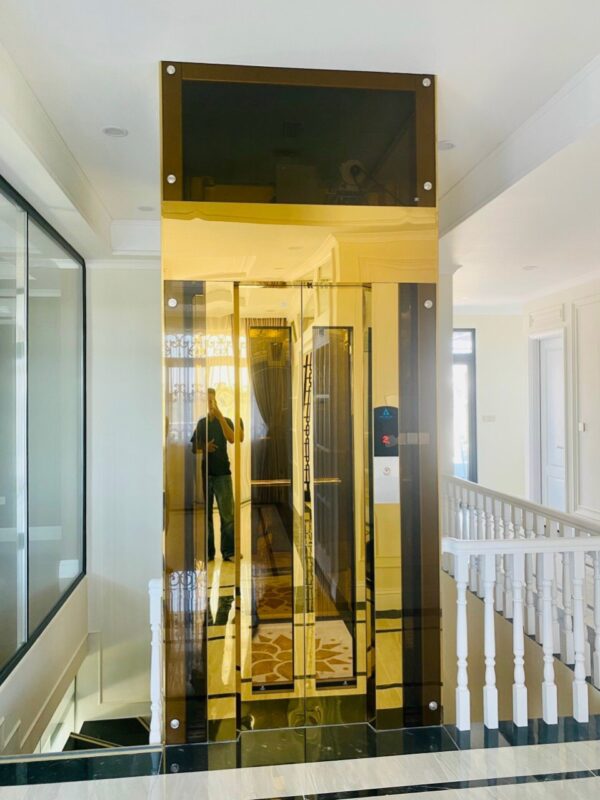

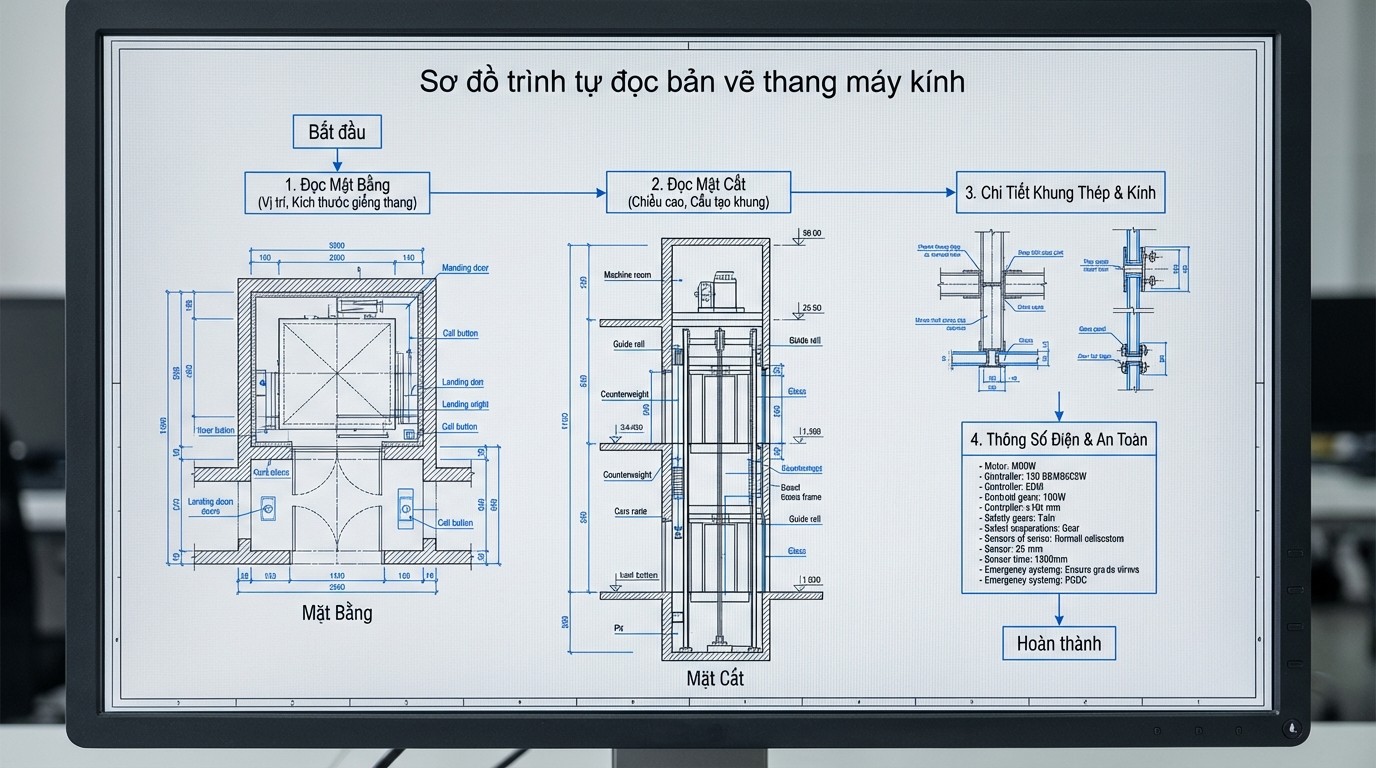

Trong thực tế, bản vẽ không chỉ để “nhìn cho đẹp” mà là cơ sở để kiểm tra chéo giữa kiến trúc, kết cấu và cơ điện (MEP). Khi xem một Bản vẽ kỹ thuật thang máy, bạn có thể đọc theo thứ tự này: mặt bằng giếng thang, mặt cắt đứng, chi tiết liên kết kính và khung, sau đó đến sơ đồ điện và an toàn. Nếu hồ sơ có ghi tiêu chuẩn áp dụng, nên đối chiếu với Tiêu chuẩn TCVN 6396:2025 và tài liệu kỹ thuật của nhà sản xuất để tránh hiểu nhầm ký hiệu và phạm vi trách nhiệm.

Bản Vẽ Thang Máy Kính là “ngôn ngữ chung” giữa chủ nhà, kiến trúc sư, đơn vị thang máy và đội thi công. Hồ sơ này giúp xác định phạm vi công việc, kiểm soát sai số, và dự đoán xung đột với dầm, sàn, hệ cửa và hoàn thiện nội thất. Khi nghiệm thu, bản vẽ cũng là cơ sở để đối chiếu kích thước, vị trí và cấu tạo đã thi công so với hồ sơ được phê duyệt.

Một hiểu nhầm hay gặp là chỉ cần “kích thước hố thang” là đủ. Với công trình cải tạo, chỉ một thay đổi nhỏ ở cao độ sàn hoàn thiện cũng có thể ảnh hưởng đến OH, PIT, vị trí cửa tầng và giải pháp khung kính. Vì vậy, bạn nên cập nhật bản vẽ theo hiện trạng đo đạc và chốt lại trước khi đặt gia công vật tư.

Với thang máy kính, bản vẽ tác động trực tiếp đến thẩm mỹ và công năng. Về thẩm mỹ, bản vẽ giúp bạn hình dung tỷ lệ khung, mảng kính, hướng nhìn và cách thang “đứng” trong không gian. Về công năng, bản vẽ làm rõ kích thước cửa, khoảng lùi an toàn, hành lang tiếp cận và hướng mở cửa để không vướng luồng giao thông.

Đội thi công dựa vào bản vẽ để định vị tim trục, cao độ, điểm neo khung thép và trình tự lắp dựng. Bản vẽ càng rõ Chi tiết lắp đặt thang máy, thi công càng ổn định và ít phải cắt sửa tại hiện trường. Sau lắp đặt, đội quản lý công trình cũng dùng bản vẽ để kiểm tra lại các hạng mục đã hoàn thiện trước khi mời kiểm định và bàn giao.

Một bộ Bản vẽ kỹ thuật thang máy cho thang máy kính thường chia theo nhóm nội dung để bạn kiểm tra chéo giữa kiến trúc, kết cấu và thiết bị. Khi rà soát hồ sơ, nên đánh dấu các trang “quyết định không gian” như mặt bằng giếng thang và mặt cắt đứng trước, rồi mới đến chi tiết kính và phần điện.

• Chi tiết công trình thang máy kính. Mặt bằng, mặt đứng, mặt cắt và các chi tiết hoàn thiện liên quan.

• Các bộ phận thang máy. Cabin, cửa tầng, ray dẫn hướng, đối trọng, hệ truyền động tùy cấu hình.

• Các mặt cắt quan trọng. Thể hiện OH, PIT, khoảng hở an toàn và vị trí dầm sàn.

• Kích thước và thông số. Tim trục, Kích thước hố thang máy kính, kích thước cửa, cao độ sàn hoàn thiện.

• Bảng điều khiển và vị trí thiết bị. Nút gọi tầng, tủ điện, điểm cấp nguồn, tiếp địa.

• Phối cảnh hoặc mô tả tổng quan. Giúp thống nhất về thẩm mỹ trước khi thi công.

thang máy kính thường đòi hỏi phối hợp chặt giữa phần “vỏ” kính và phần “ruột” thiết bị. Nếu thiếu trang chi tiết liên kết kính, đội thi công dễ phải xử lý tại hiện trường, dẫn đến sai số và ảnh hưởng thẩm mỹ.

Quy trình thiết kế Bản Vẽ Thang Máy Kính thường đi theo các bước có kiểm soát để hạn chế phát sinh khi thi công. Với các yêu cầu áp dụng năm 2026, điểm quan trọng là đo đạc hiện trạng và chốt tiêu chuẩn áp dụng ngay từ đầu, nhất là nhà cải tạo nơi kích thước thực tế có thể khác hồ sơ cũ.

1. Khảo sát thực địa. Đo kích thước ô chờ, cao độ sàn hoàn thiện, vị trí dầm, vướng kỹ thuật và lối tiếp cận.

2. Xác định yêu cầu sử dụng. Số điểm dừng, tải trọng dự kiến, kiểu cửa, mức độ “quan sát” của vách kính và yêu cầu an toàn.

3. Lên phương án và chốt cấu hình. Thống nhất loại hệ thống, vị trí tủ điện, hướng mở cửa, nguyên tắc PCCC và thông gió.

4. Triển khai bản vẽ 2D và mô hình 3D. Trình duyệt, chỉnh sửa theo phản hồi để tránh thay đổi khi đã sản xuất.

5. Phát hành bản vẽ thi công. Dùng để đặt hàng vật tư, lắp dựng khung, lắp kính và lắp thiết bị.

Ví dụ thực tế: với nhà phố cải tạo, nếu PIT không đạt theo phương án ban đầu, đội thiết kế thường phải chuyển sang giải pháp bù cao độ sàn hoặc điều chỉnh cấu hình để phù hợp điều kiện giếng thang. Các thay đổi này cần thể hiện rõ trên mặt cắt và chi tiết liên kết để thi công không phải “tự đoán”.

Bản vẽ thiết kế cơ sở mô tả phương án tổng thể để thống nhất ý tưởng và bố trí không gian. Bản vẽ thi công chi tiết (shop drawing) là hồ sơ dùng trực tiếp để chế tạo và lắp đặt, thể hiện kích thước, dung sai, vật liệu và liên kết cụ thể. Nhầm lẫn hai loại này thường dẫn đến thi công theo bản vẽ “ý tưởng”, thiếu chi tiết và phát sinh tại công trường.

Trong giai đoạn quy hoạch, kiến trúc sư dùng bản vẽ cơ sở để chốt vị trí hố thang, hướng cửa và tỷ lệ khối kính trong không gian. Đổi lại, mức độ chi tiết thường chưa đủ để đặt hàng kính và khung.

Shop drawing do đơn vị thang máy và nhà thầu phối hợp lập, thường kèm chi tiết liên kết khung thép, cấu tạo kính, vị trí tủ điện và yêu cầu lắp đặt. Khi duyệt, nên kiểm tra chữ ký phê duyệt, phiên bản phát hành và danh mục bản vẽ để tránh thi công nhầm bản cũ.

Trên Bản vẽ kỹ thuật thang máy, nhóm thông số quyết định khả năng lắp đặt (đặc biệt với thang kính) là Kích thước hố thang máy kính, OH và PIT, kèm vị trí thiết bị như tủ điện. Khi đối chiếu theo Tiêu chuẩn TCVN 6396:2025, nên đọc kèm mặt cắt đứng để hiểu đúng khoảng hở an toàn, không gian bảo trì và cao độ hoàn thiện thực tế.

• Shaft. Kích thước thông thủy giếng thang, thường là cơ sở để kiểm tra xung đột với dầm, cột và lớp hoàn thiện.

• OH (Headroom). Chiều cao phía trên điểm dừng cao nhất, ảnh hưởng trực tiếp đến bố trí kết cấu mái, lan can và khoảng thao tác cứu hộ.

• PIT (Pit Depth). Chiều sâu hố PIT, liên quan chống thấm, thoát nước và khoảng không an toàn dưới cabin.

Một tình huống hay gặp ở công trình cải tạo là sàn hoàn thiện dày hơn dự tính vài cm. Khi đó, OH hoặc cao độ cửa tầng có thể bị “lệch” nếu bạn không cập nhật lại cao độ chuẩn trên bản vẽ trước khi lắp ray và cửa.

Trong hồ sơ năm 2026, nên kiểm tra bản vẽ có ghi rõ mốc cao độ tham chiếu, thường là cốt sàn hoàn thiện. Nếu bản vẽ chỉ ghi cốt thô, hãy yêu cầu quy đổi sang cốt hoàn thiện để tránh sai số tích lũy. Với thang máy kính đặt ngoài trời, PIT cũng cần thể hiện giải pháp chống thấm và thoát nước ngay trên chi tiết.

Với hệ MRL (không phòng máy), vị trí thiết bị và tủ điện thường nằm gần giếng thang. Trên Bản vẽ mặt bằng thang máy, hãy kiểm tra hướng mở cửa tủ, khoảng trống thao tác bảo trì, lối tiếp cận và tuyến đi cáp. Nếu không đủ không gian, nên điều chỉnh ngay ở giai đoạn shop drawing thay vì chờ đến khi đã hoàn thiện nội thất.

Thang máy kính có đặc thù là “vỏ” vừa chịu lực gió, rung động, vừa phải đảm bảo an toàn khi kính nứt vỡ. Vì vậy, Bản Vẽ Thang Máy Kính cần thể hiện rõ cấu tạo kính an toàn và chi tiết khung thép chịu lực. Khi tham chiếu tiêu chuẩn, nhiều dự án đối chiếu thêm EN 81-20:2020 để rà soát yêu cầu an toàn vận hành bên cạnh TCVN áp dụng tại Việt Nam.

Trade-off thường gặp: kính dày và nhiều lớp giúp tăng an toàn và giảm rung cảm nhận, nhưng cũng làm tăng tải trọng lên khung và yêu cầu neo liên kết chặt hơn. Với Thang máy gia đình Home Lift, bạn nên cân bằng giữa tải trọng, không gian giếng thang và yêu cầu thẩm mỹ của vách kính.

Trên bản vẽ, nên ghi rõ kính cường lực nhiều lớp và cấu tạo lớp phim để khi vỡ không tạo mảnh rơi nguy hiểm. Trường hợp đặt ngoài trời hoặc nơi chênh nhiệt lớn, bản vẽ cũng nên thể hiện khe co giãn, gioăng và chi tiết thoát nước để giảm rủi ro nứt do ứng suất nhiệt.

Kết cấu khung thép chịu lực cần thể hiện rõ trục định vị, cao độ bản mã và vị trí neo vào kết cấu chính. Khi duyệt hồ sơ, bạn có thể kiểm tra nhanh các điểm sau: có mặt cắt chi tiết tại vị trí cửa tầng không, có ghi dung sai lắp dựng không, và có chỉ định chống ăn mòn nếu đặt ngoài trời không. Nếu nhà cải tạo có kết cấu yếu, nên yêu cầu tính toán gia cường và thể hiện bằng chi tiết trên shop drawing.

Giếng thang là khu vực nhạy cảm về an toàn cháy. Với thang máy kính, bản vẽ cần thể hiện giải pháp ngăn cháy lan, thoát khói và các yêu cầu lắp đặt thiết bị liên quan. Làm việc sớm với đơn vị thiết kế và cơ quan thẩm duyệt PCCC sẽ giúp bạn tránh phải thay đổi vật liệu hoặc cấu tạo khi công trình đã hoàn thiện.

1. Rà soát vị trí giếng thang so với lối thoát nạn và hành lang.

2. Kiểm tra vật liệu hoàn thiện quanh cửa tầng và chi tiết ngăn khói tại khe hở.

3. Xác định tuyến cấp điện, tiếp địa và phương án cắt điện khi có sự cố theo thiết kế.

4. Thể hiện giải pháp thông gió, cửa lấy gió hoặc ô thoát khói trên mặt cắt nếu có.

Một lưu ý thực tế: nếu giếng thang quá hẹp và không đáp ứng được yêu cầu ngăn khói, khoảng hở an toàn hoặc không gian bảo trì, phương án thang kính toàn phần có thể không phù hợp. Khi đó, nhiều công trình chuyển sang vách kết hợp (kính và vật liệu khác) để đáp ứng điều kiện thực tế.

Quy định PCCC 2026 cho thang máy thường được áp dụng theo từng loại công trình và hồ sơ thẩm duyệt cụ thể. Trên bản vẽ năm 2026, điều quan trọng là thể hiện rõ vật liệu, chi tiết bịt kín khe hở và các điểm xuyên sàn, xuyên tường của cáp và ống (firestopping). Nếu có sử dụng cảm biến hoặc hệ thống điều khiển thông minh, cần thể hiện sơ đồ đấu nối và chế độ hoạt động khi có tín hiệu báo cháy.

Thang máy kính thường tận dụng ánh sáng tự nhiên. Tuy nhiên, bản vẽ mặt cắt đứng nên thể hiện rõ vị trí ô lấy sáng, phương án che nắng nếu có, và đường thoát khí nóng ở đỉnh giếng thang. Nếu thang đặt ngoài trời, nên thể hiện thêm chi tiết chống nước mưa tạt tại mối nối kính và vị trí thoát nước đáy.

Phần lớn sự cố khi lắp đặt thang máy kính đến từ sai lệch hiện trạng so với bản vẽ hoặc duyệt hồ sơ chưa đủ chi tiết. Dưới đây là các tình huống hay gặp và hướng xử lý để kiểm soát rủi ro. Nếu cần số liệu dung sai cụ thể, bạn nên yêu cầu đơn vị cung cấp tài liệu kỹ thuật đi kèm cấu hình thang vì mỗi hệ có giới hạn khác nhau.

• Hỏi: Nếu kích thước hố thang thực tế lệch so với bản vẽ thì xử lý thế nào.
  Đáp: Đo lại theo cốt sàn hoàn thiện, lập biên bản hiện trạng, rồi cập nhật shop drawing trước khi gia công khung và kính. Tránh “bù” bằng nêm hoặc cắt kính tại công trường vì dễ ảnh hưởng độ kín khít và thẩm mỹ.

• Hỏi: Nhà cải tạo có cần đổi phương án so với nhà xây mới không.
  Đáp: Thường có. Ví dụ, PIT hạn chế có thể khiến bạn phải điều chỉnh giải pháp hoặc cấu hình, kể cả phương án thang máy thủy lực trong một số trường hợp. Quyết định nên dựa trên khảo sát và khả năng gia cường kết cấu.

• Hỏi: Duyệt bản vẽ cần chú ý mục nào trước.
  Đáp: Ưu tiên mặt bằng giếng thang, mặt cắt thể hiện OH và PIT, vị trí cửa tầng, điểm đặt tủ điện và chi tiết liên kết khung thép. Sau đó mới đến vật liệu hoàn thiện và phối cảnh.

• Hỏi: Khi nào cần kiểm định và đối chiếu hồ sơ.
  Đáp: Thực hiện theo quy trình kiểm định áp dụng năm 2026 và theo yêu cầu cơ quan quản lý. Hồ sơ đối chiếu thường gồm bản vẽ hoàn công, thông số thiết bị, biên bản thử tải và các tài liệu an toàn liên quan.

Case study ngắn: một công trình nhà phố lắp thang kính ngoài trời bị thấm tại chân vách do bản vẽ thiếu chi tiết thoát nước và gioăng đáy. Khi bổ sung chi tiết và thi công lại đúng cấu tạo, tình trạng giảm rõ rệt. Bài học rút ra là mặt cắt và chi tiết liên kết quan trọng không kém mặt bằng.
